交直流直流电阻测试仪

主页 > 产品中心 > 10电阻测试仪 > 03直流电阻测试仪 > 交直流直流电阻测试仪 >

产品介绍

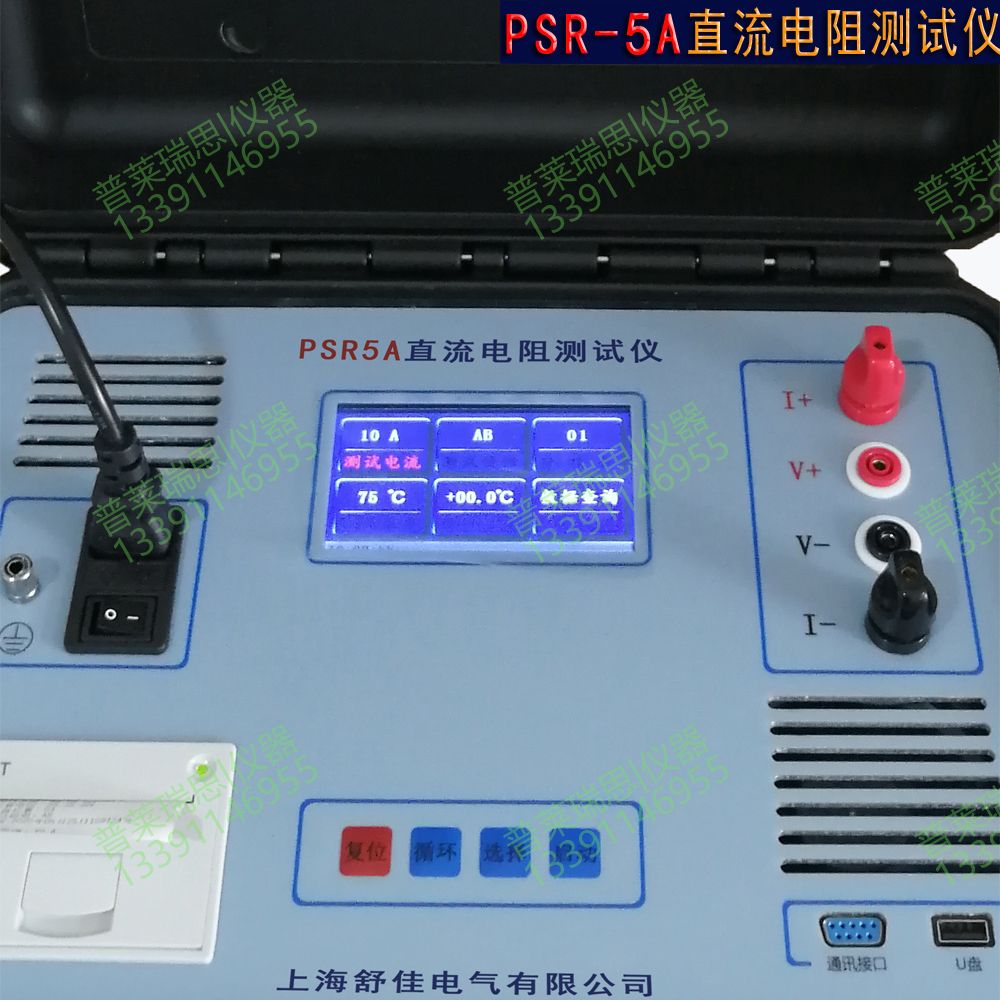

 PZR5A直流电阻测试仪使用说明书


 一、概述
    PZR5A直流电阻测试仪说明书变压器直流电阻是变压器制造中半成品、成品出厂试验、安装、大修、改变分接开关后、交接试验及电力部门预防性试验的必测项目。可以检查绕组接头的焊接质量和绕组有无匝间短路，可以检测电压分接开关的各个位置接触是否良好以及分接开关实际位置与指示位置是否相符，引出线是否有断裂，多股导线并绕是否有断股等情况。为了满足变压器直流电阻快速测量的需要，我公司研制了直流电阻测试仪。该仪器采用全新电源技术，具有体积小、重量轻、输出电流大、重复性好、抗干扰能力强、保护功能完善等特点。整机由高速单片机控制，自动化程度高，具有自动放电和放电报警功能。仪器测试精度高，操作简便，可实现变压器直阻的快速测量。
二、主要技术指标

三、功能特点
1、整机由高速单片机控制，自动化程度高，操作简便。
2、仪器采用全新电源技术，电流档位多，测量范围宽，可根据负载自动选
择电流，适合中小型变压器和电压互感器的直流电阻测量。
3、保护功能完善，能可靠保护反电势对仪器的冲击，性能更可靠。
4、具有声响放电报警，放电指示清晰，减少误操作。
5、响应速度快。
6、智能功率管理技术，仪器总工作在最小功率状态，有效节能，减少发热。
7、480X272点阵的超小像素点的65K真彩色液晶，
8、仪器自带万年历时钟和掉电存储，可存储1000组测试数据，可随时查阅
9、仪器配备RS232和USB接口，可和计算机通讯以及U盘存储
10、自带面板式微型打印机，可汉化打印测量结果

 PZR5A直流电阻测试仪使用说明书



WZL-10A交直流变压器直流电阻测试仪	ZGY40A感性负载直流电阻测试仪	ZGY10AD感性负载直流电阻测试仪	PSR60A感性负载直流电阻测试仪
输出:10A、 5A、1A、200mA、40mA、<5mA，分辨率：0.1μΩ，量程:100Ω-20KΩ(<5mA档)1Ω-250Ω(40mA档)100mΩ-50Ω(200mA档)5mΩ-10Ω (1A档)1mΩ-2Ω (5A档))0．5mΩ-1Ω(10A档,准确度:0.2%	电流源共设2000个电流档位，自动换档，自判断线虚接、断线等故障。保护反电势冲击，自动放电，120次测量数据，掉电不丢失。测量范围：1mΩ-2KΩ，输出电流：0-40A，测量精度：0.2%±2字	电流源共设1000个电流档位，自动换档，自判断线虚接、断线等故障。保护反电势冲击，自动放电，120次测量数据，掉电不丢失。测量范围：1mΩ-2KΩ，输出电流：0-10A，测量精度：0.2%±2字	测试电流100A、200A、300A量程0-50mΩ(100A) 0-20mΩ(200A) 0-5mΩ(300A)分辨率最小0.1μΩ精度±(0.5%±2个字)功率1000W工作方式:连续测量外形尺寸:主机：350x205x295



PSR100A感性负载直流电阻测试仪	PZR5A直流电阻测试仪	PSR10C手持式直流电阻测试仪	ZGY10A感性负载直流电阻测试仪
100A(50μΩ～100mΩ),50A(100μΩ～400mΩ),20A(200μΩ～1Ω),10A(500μΩ～2Ω),5A(1mΩ～4Ω),迅速准确,电阻显示有效数字为 4 位,最小分辩率0.1μΩ,最大功耗:1KW全，体积小,重量轻,输出电流大,抗干扰能力强,保护功能强！	<20mA(100Ω-50KΩ),40mA(1Ω-250Ω),200mA(100Ω-50Ω)1A(5mΩ-10Ω),5A(1mΩ-2Ω).20mA(100Ω-20KΩ),测试迅速准确,触摸屏操作,最小分辩率0.1μΩ,仪器配备RS232和USB接口，可和计算机通讯以及U盘存储输出电流大,抗干扰能力强,保护功能完善	<20mA(100Ω-50KΩ),40mA(1Ω-200Ω),200mA(100Ω-50Ω)1A(10mΩ-10Ω),3A(5mΩ-3Ω).10A(0.5mΩ-0.2Ω),测试迅速准确,触摸屏操作,最小分辩率0.1μΩ,重量:2Kg,全新电源技术，具有体积小,重量轻,输出电流大,抗干扰能力强,保护功能完善	采用高速16位A/D转换器设1000个电流自动档位，自判测试线虚接、断线等故障。存120次测量数据，掉电不丢失，测试迅速准确。测量范围：1mΩ-2KΩ输出电流：0-10A，测量精度：0.2%±2个字，最高分辨率：1uΩ
