SJ320A全智能无线高低压核相仪
产品简介
核相、电流、频率、相位、验电测试,核相电压等级10V-550kV,核相距离160米,频率45Hz-75Hz,3.5寸彩屏,向量图指示,语音核相
订购热线:021-54358329
产品介绍
 现场应用  SJ320A技术参数   无线核相仪专项产品价目     SJ320彩页    无线核相仪选型     高清图片   http://www.dc21.cn/products/p1/3.html

           核相、电流、频率、相位、验电测试,核相电压等级10V-550kV,核相距离160米,频率45Hz-75Hz,3.5寸彩屏,向量图指示,语音核相

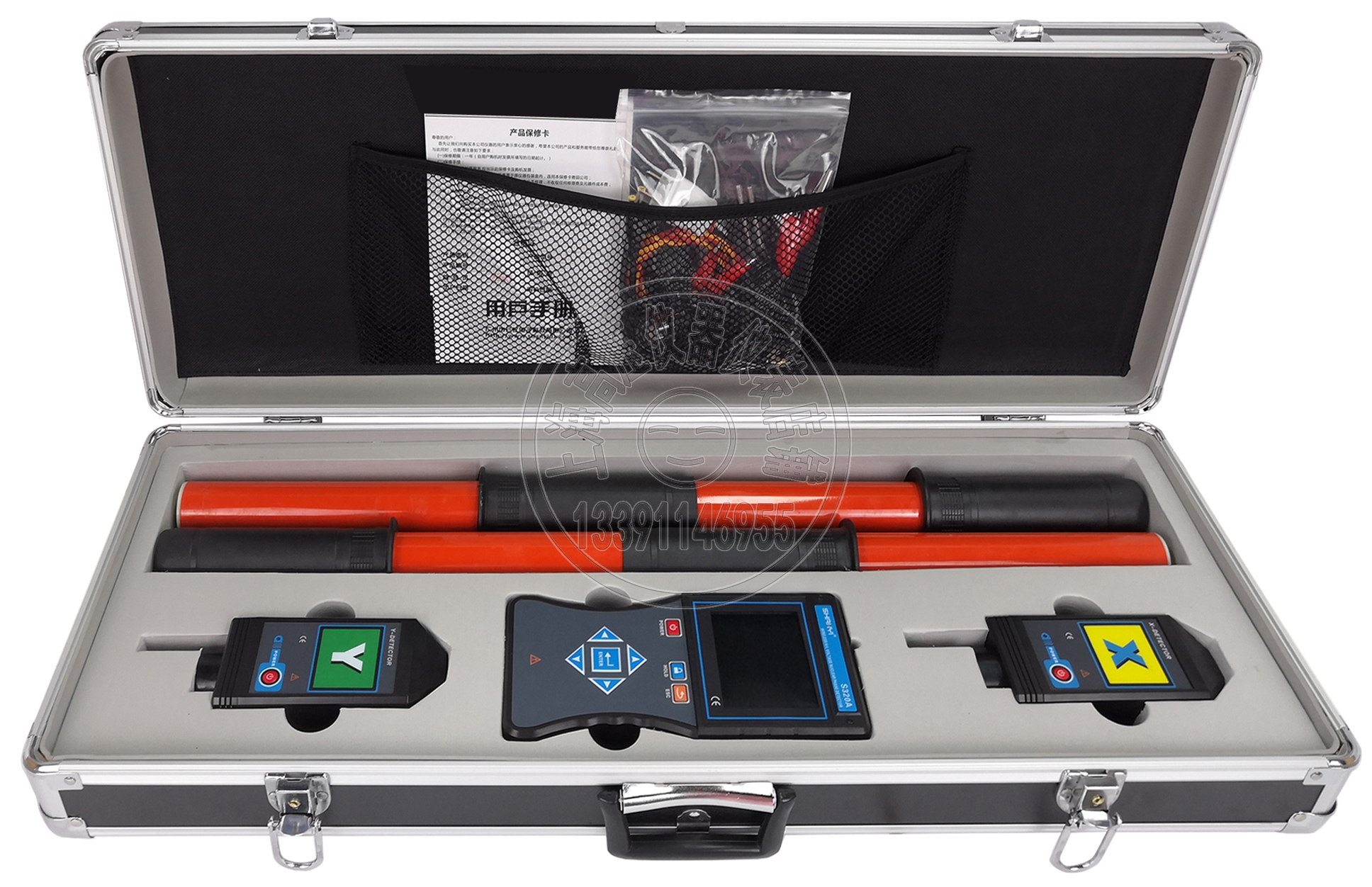

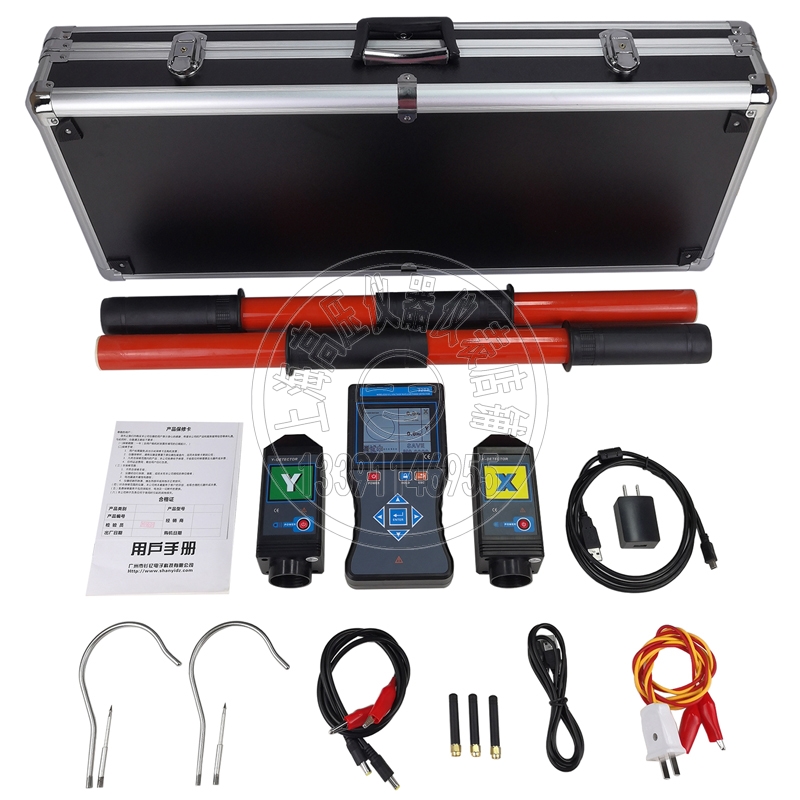

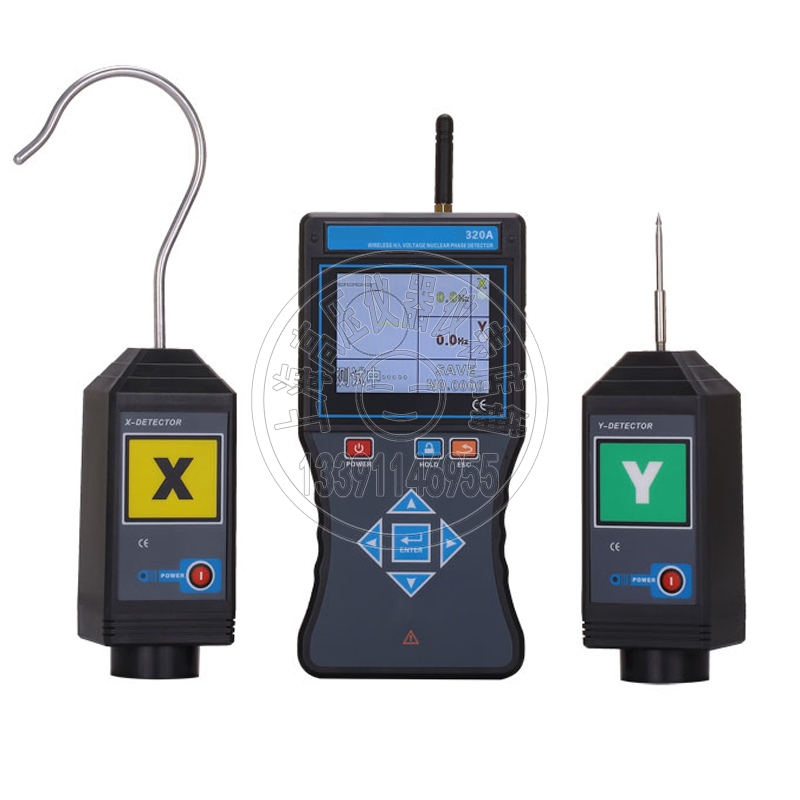

320A全智能无线高低压核相仪又名全智能无线高压语音核相仪、无线高压核相器,简称核相仪或核相器,由无线接收器、探测器、伸缩绝缘杆等组成。接收器采用3.5寸真彩液晶屏,同屏显示核相结果、相位、频率、向量图指示,有“X信号正常、Y信号正常、同相、异相”等语音提示,清晰直观。空旷地面核相距离可达160m远,能对10V~550kV的电压线路全智能核相,其中35kV及以下的裸导线可以直接接触核相,35kV以上的裸导线采用非接触式核相,非接触核相是将探测器逐渐靠近被测导线,当感应到电场信号时就可以完成核相,这样无需直接接触高压导线,更加安全!本核相仪同时具有高压验电器、高压相位表、高压相序表的功能,可以用于验电、相序测试,变压器组别判断等。

 SJ320A全智能无线高低压核相仪技术参数  返回顶部
 功    能  高低压无线语音核相、频率、相位、相序、验电测试
 电    源  DC 3.7V可充锂电池,USB充电接口,连续工作约10小时
 传输方式  315MHz、433MHz无线传输
 核相距离  约160m
显示模式 3.5寸真彩液晶屏显示
 量    程  核相电压等级:AC 10V~550kV
 相位:0.0°~360.0°
 频率:45Hz~75Hz
分 辨 率 0.1°;0.1Hz
 精    度  相位:≤±10°(23℃±5℃,80%RH以下)
 频率:≤±2Hz(23℃±5℃,80%RH以下}
相别定性  同相:-30°~30°;异相: 90°~150°和210°~270°
语音功能 同相、异相、X信号正常、Y信号正常等语音功能
 绝缘杆尺寸  拉伸后长约3米;收缩后长约0.6米(可选配五米操作杆)
 数据存储  9999组
 核相方式  接触核相:35kV以下裸导线,或110kV以下有安全绝缘外皮的导线直接接触核相。(带绝缘杆操作)
 非触核相:35kV以上裸导线,或110kV以上线路采用非接触核相。(带绝缘杆操作)
 验电指示  探测器“嘟--嘟--嘟”蜂鸣声
 换    档  自动换档
 样速率  2次/秒
 仪表尺寸  探测器:长宽厚145mm×60mm×48mm
 接收器:长宽厚250mm×100mm×40mm
 背光控制  按上下箭头键调整背光亮度
 感应强度控制  根据感应的电场强不同,探测器能自动控制放大倍数,便于排线密集场所核相
 数据保持  测试模式下按HOLD键保持数据,再按HOLD键取消保持
 退出功能  按ESC键退出当前功能界面,返回上级目录
 数据查阅  按ENTER进入数据查阅模式后,按箭头键翻阅所存数据
 无信号指示  当接收器没有收到发射信号时动态显示“----”符号
 自动关机  开机约15分钟后,仪表自动关机,以降低电池消耗
 电池电压  当电池电压低于3.2V时:
 探测器:电源指示灯慢闪,提醒充电;
 接收端:电池电压低符号显示,提醒充电
 额定电流  探测器:35mA max;接收器:300mA max
 仪表质量  探测器:205g(含电池)
 接收器:395g(含电池)
 绝缘杆:1kg
 总质量:5.4kg(含仪表箱)
 工作温湿度  -10℃~40℃;80%Rh以下
存放温湿度  -10℃~60℃;70%Rh以下
 干    扰  无特强电磁场;无433MHz 、315MHz同频干扰
 绝缘强度  绝缘杆:AC 110kV/rms(5节绝缘杆全部拉伸后,两端之间)
 探测器:2000V/rms(外壳两端之间)
 接收器:2000V/rms(外壳两端之间)
 结    构  防滴漏Ⅱ型、IP63
 适合安规  GB13398-92、GB311.1-311.6-8、3DL408-91标准和国家新颁布电力行业标准《带电作业用1kV~35kV便携式核相器通用技术条件DL/T971-2005》要求
 符合IEC61481-A2:2004;IEC 61243-1 ed.2:2003标准



  彩图   返回顶部

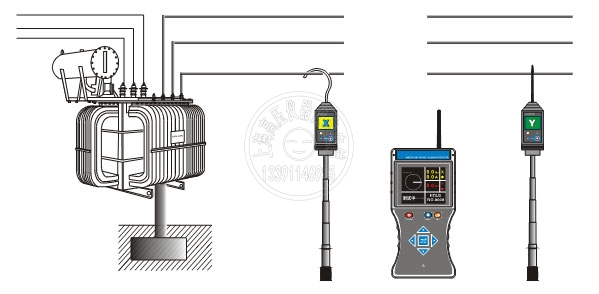

现场应用 返回顶部



 SJ320A彩页  返回顶部


序号 产品型号名称及简介 页码

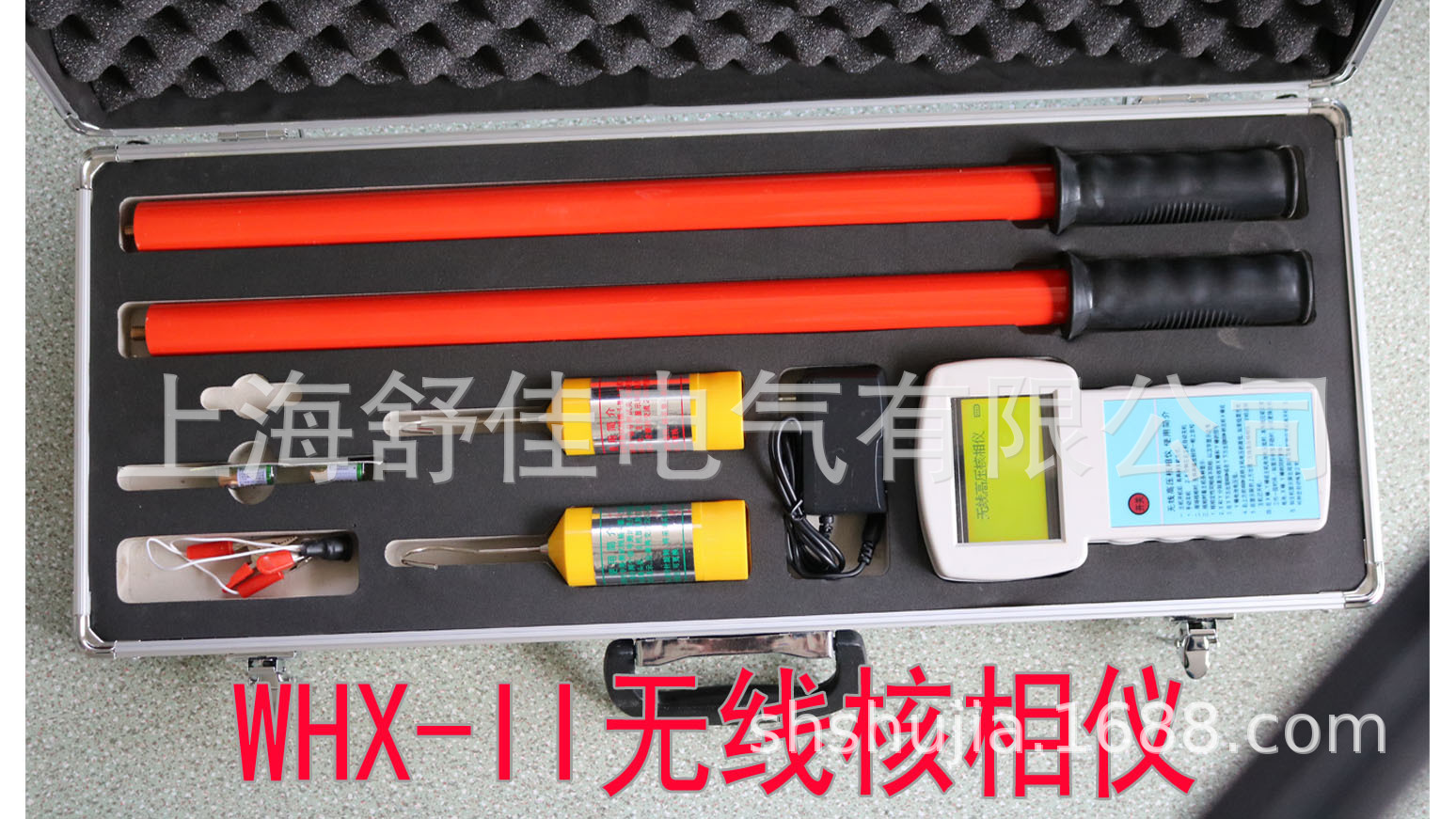

1 WHX-II无线高压核相仪   1800 2
undefined
6000V~220KV(标配35KV),无线传送距离100m,工作频率,电源9V电池

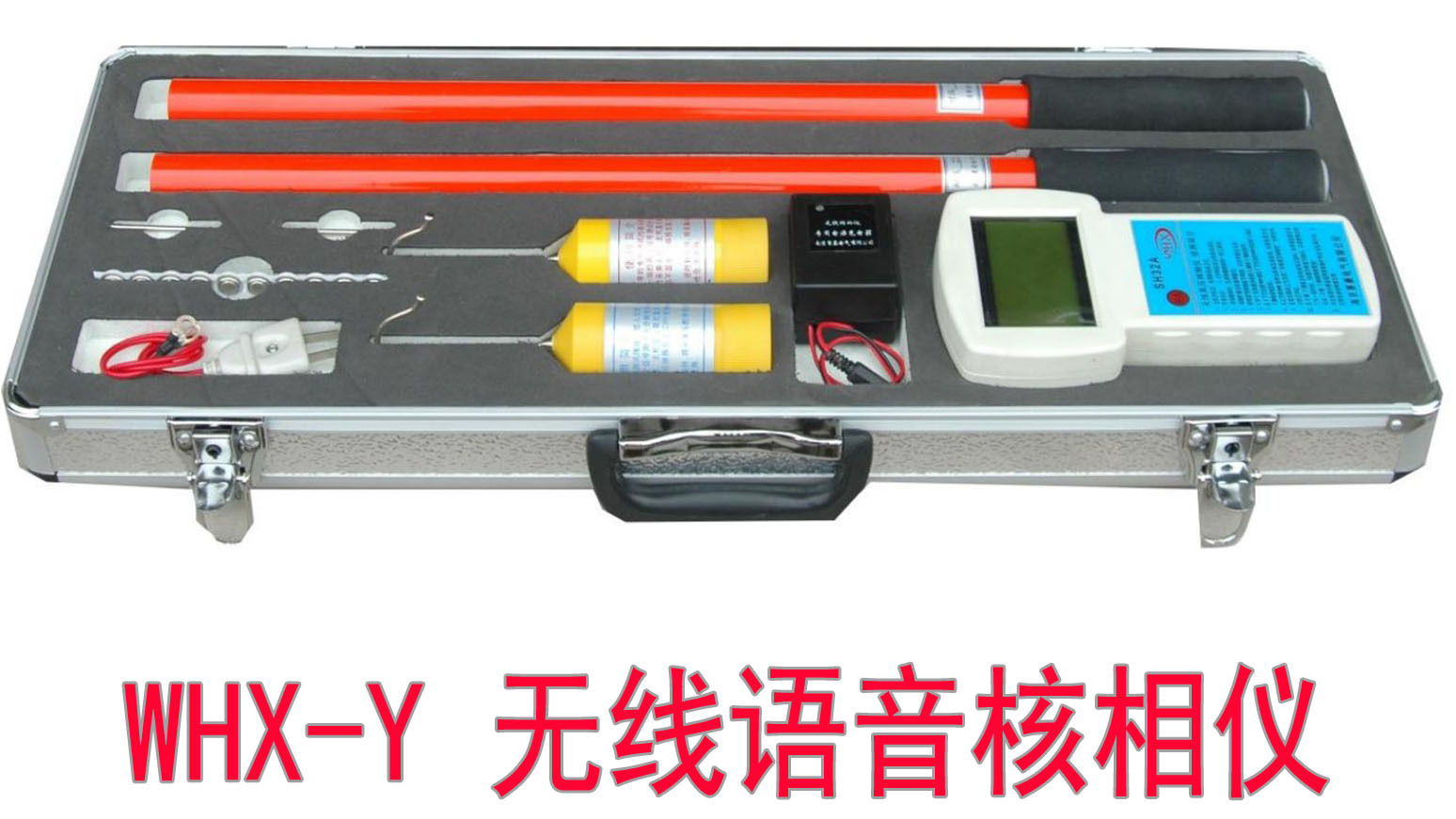

2  无线语音高压核相仪    2100 2
 WHX-Y
 X和Y采集器工作电流≤4mA,主机和 X、Y采集器的视距传输距离为约100m,主机0-500KV通用,有真人语音提示

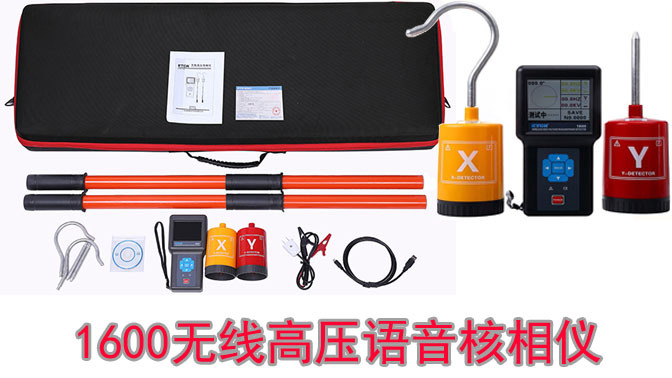

3 SJ1600无线高压语音核相仪   2850 3
undefined

高压线路核相、频率、相位、相序、验电。核相电压:200V~ 220kV,测试相位:0.0°~360.0°,测试频率:45.0Hz~65.0Hz。语音提示,无线传输,彩屏显示,向量图指示,相位指示,数据上传功能。

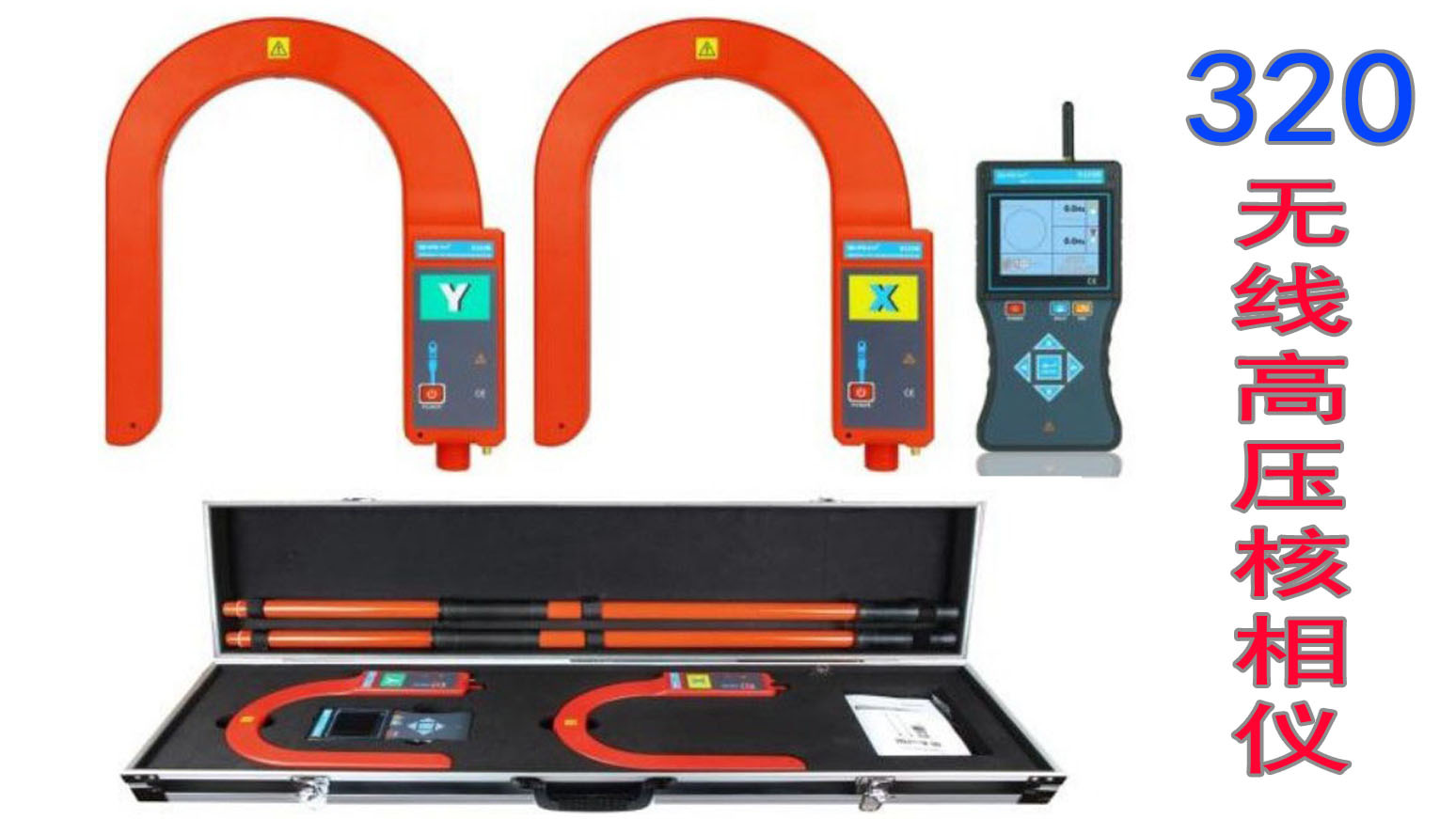

4 SJ320线高压核相仪   3230 4
undefined

 电压: 1V~550kV,无线距离: 0~160m,3.5 寸真彩LCD, 可测电缆或母排Ф168mmX245mm, 一体化钩式采集器,方便挂在线路上

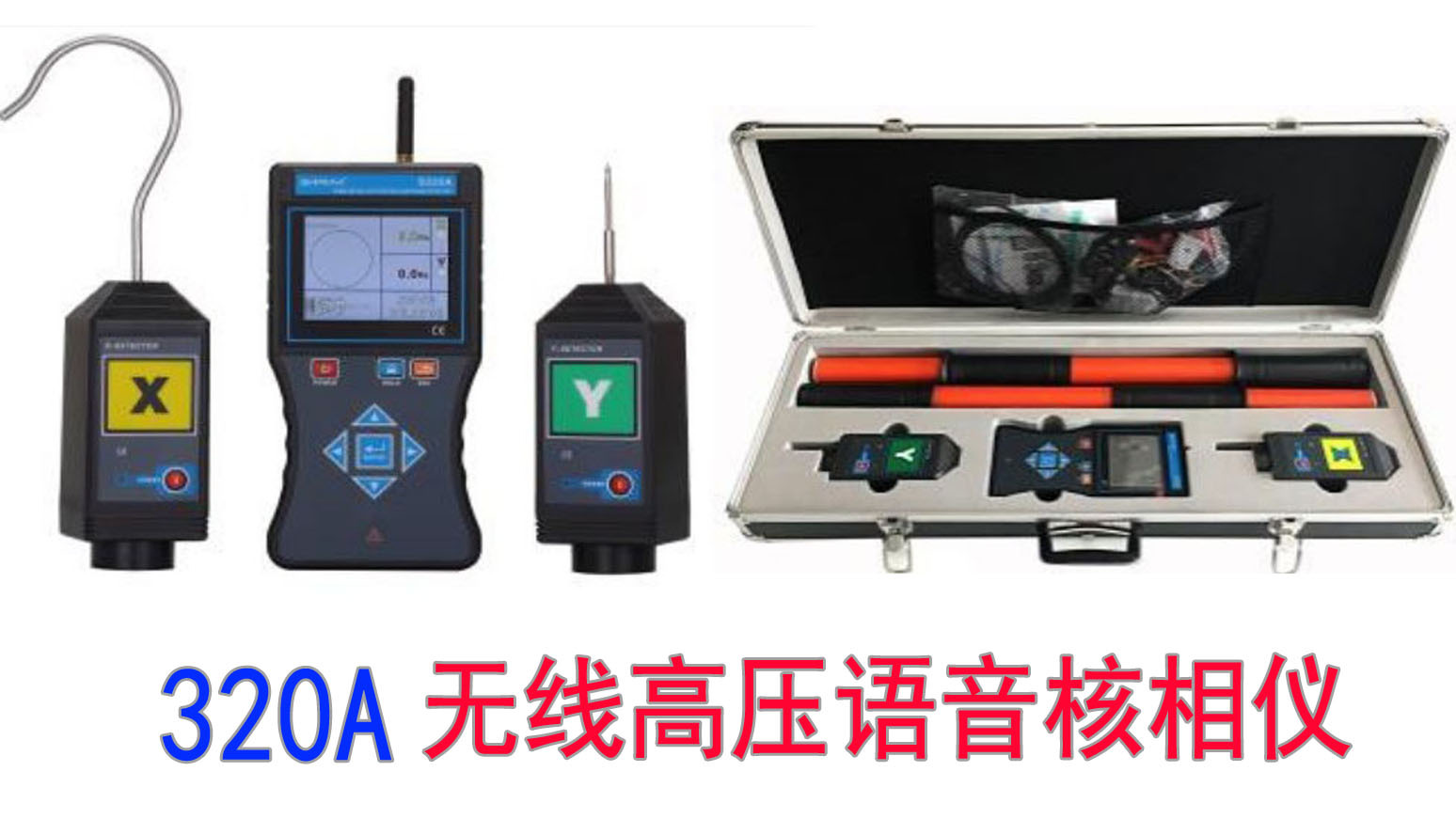

5 SJ320A线高压语音核相仪    3230 5
undefined

无线高压语音核相、相位、频率、相序、验电测试高压核相、200V以下核相、环网柜核相、开关柜核相1V-550kV全智能核相;无线核相距离160m相位0~360°;频率45~75Hz,语音播报,3.5寸真彩LCD相位、向量图显示,清晰直观,探针探钩可以互换

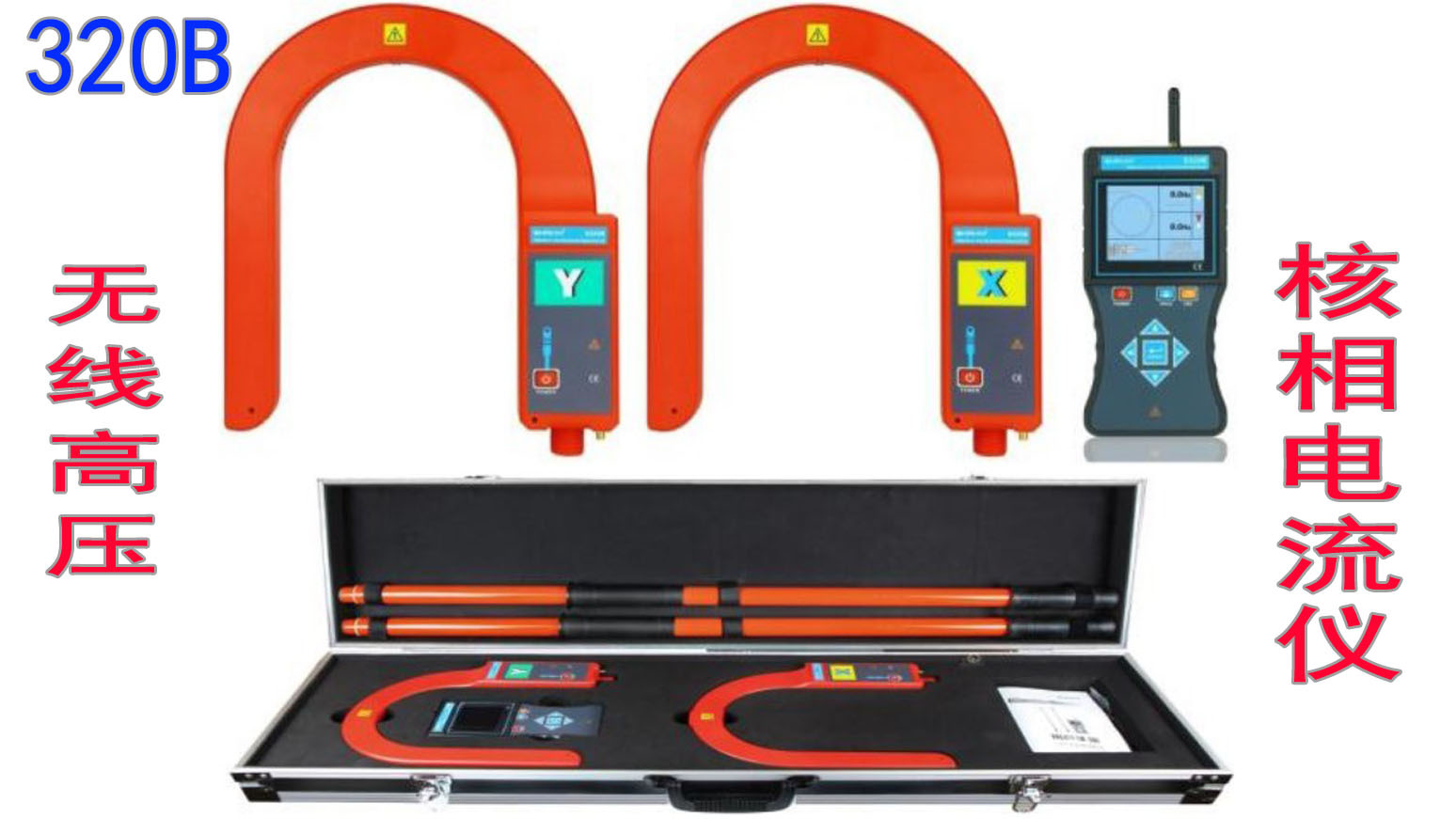

6 SJ320B线高压核相电流仪  6460 6
undefined

同时无线高压核相、高压电流测试(多功能)核相、电流、相位、频率、相序、验电测试,10V-550kV核相;无线核相距离160m,语音播报,3.5寸真彩LCD,可测电缆或母排Ф168mmX245mm,内置双层柔性线圈,可测电流20000A电流分辨率10mA,

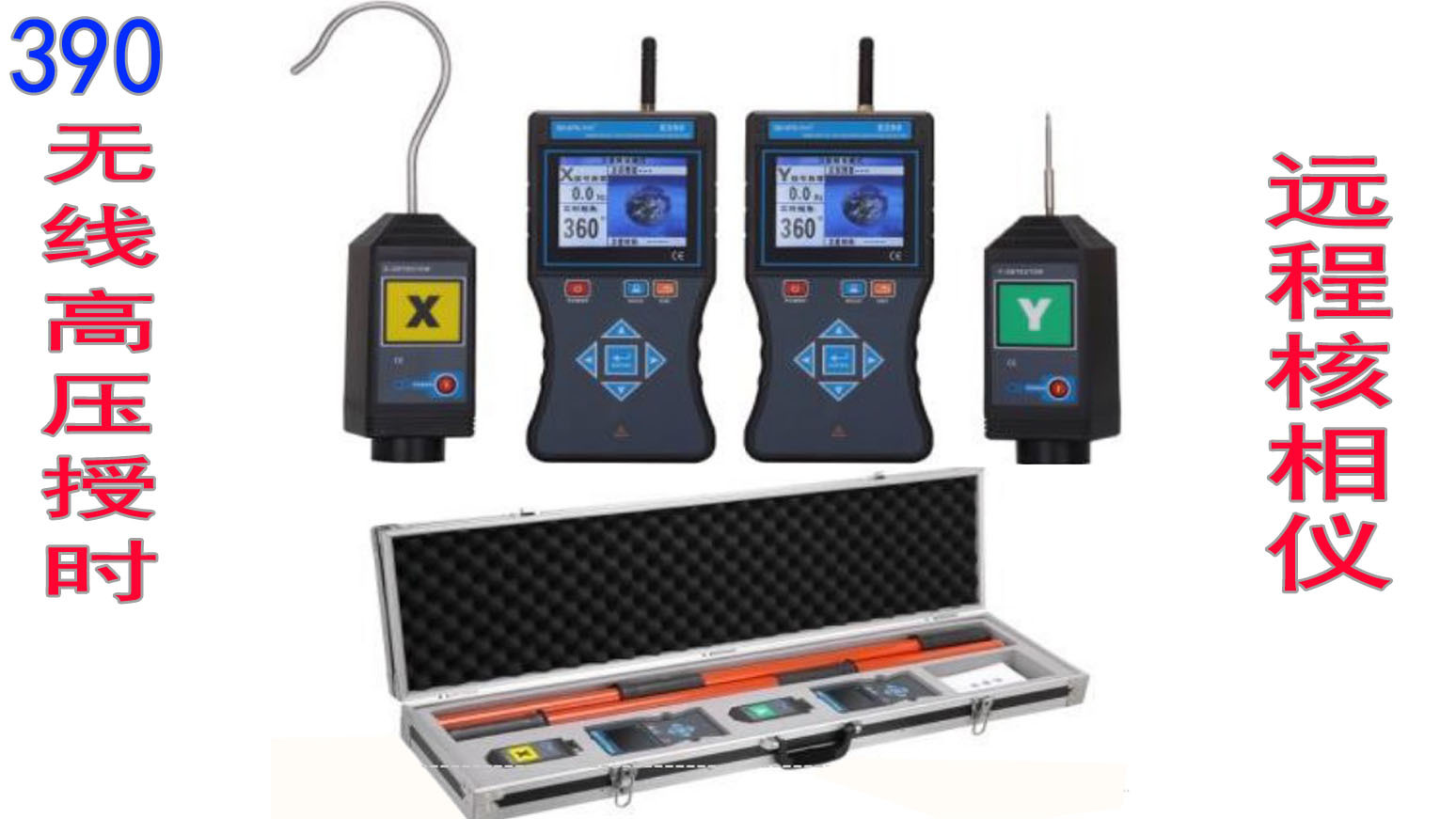

7 SJ390线高压卫星授时远程核相仪  15000 7
undefined

卫星授时远程核相、相位、频率、相序、验电测试,1V-550kV核相,语音播报;3.5寸真彩LCD,卫星授时核相距离达500km以上普通核相距离160m,相位0°~360°,频率45~75Hz,2 个子机+2 个主机+2 条绝缘杆+1 个铝箱

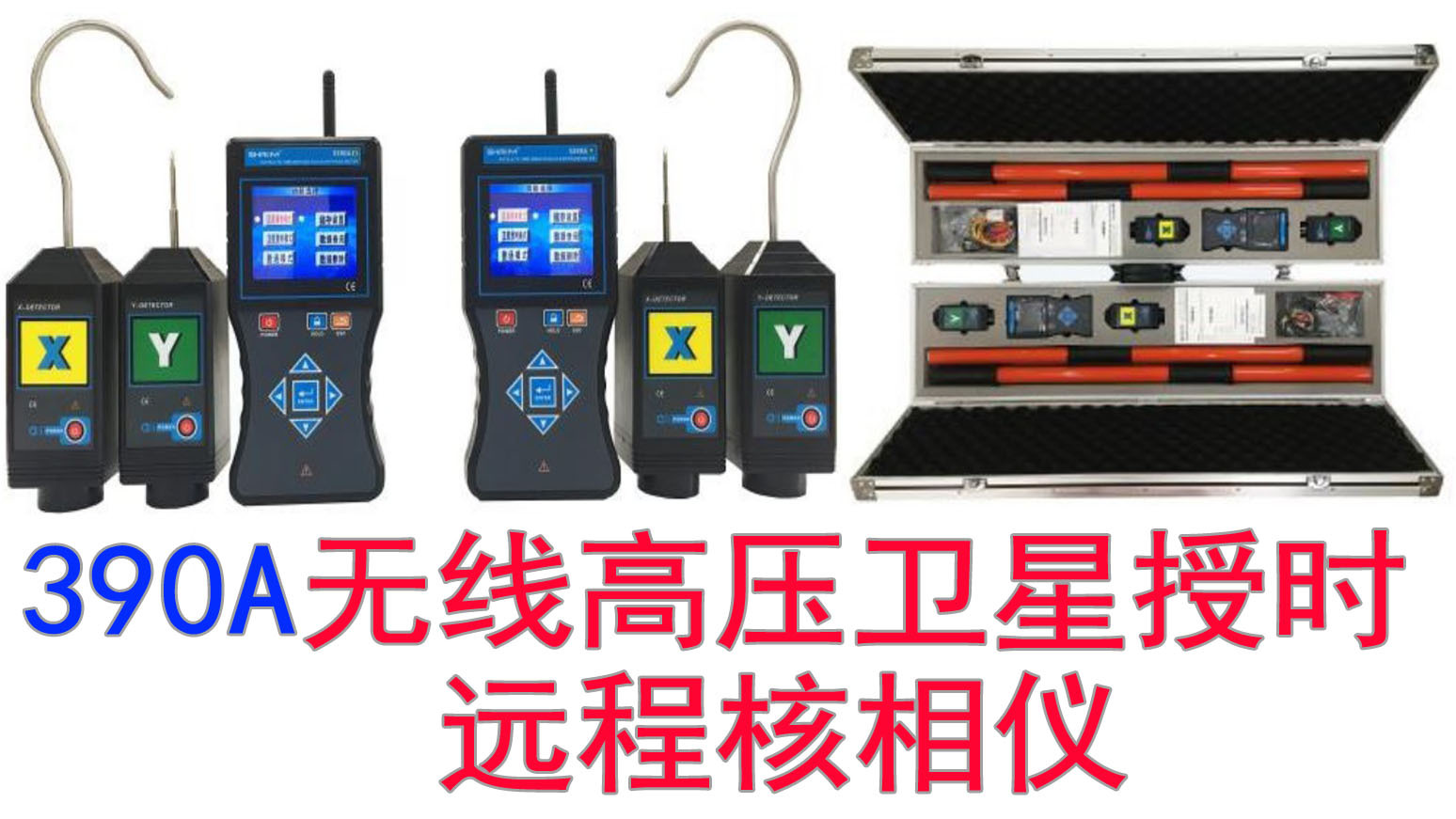

8 SJ390A线高压卫星授时远程核相仪    22100  8910
undefined

卫星授时远程核相、相位、频率、相序、验电测试,1V-550kV核相,语音播报;3.5寸真彩LCD,卫星授时核相距离达500km以上普通核相距离160m,相位0°~360°,频率45~75Hz,4 个子机+2 个主机+4 条绝缘杆+2 个铝箱

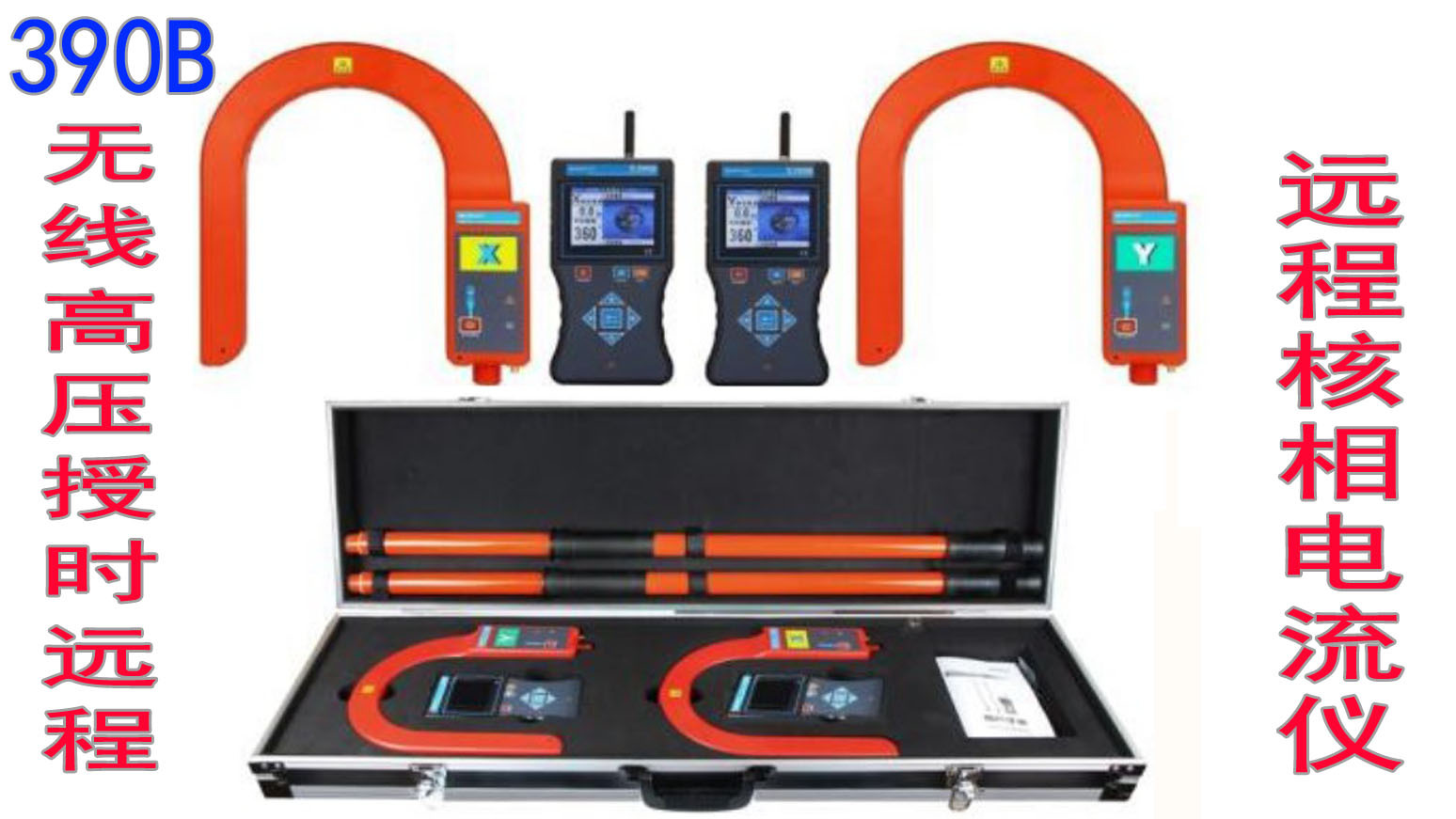

9 SJ390B无线高压卫星授时远程核相电流仪   47600
11-16
undefined
同时核相、电流、相位、频率、相序、验电测试,卫星授时远程核相、近距离本地核相,1V-550kV核相,内置双层柔性线圈:10mA-20000A电流测试语音播报;3.5寸真彩LCD显示,卫星授时核相距离达500km以上;普通核相距离160m相位0°~360°,频率45~75Hz, 钳口: Φ168mmx245mm

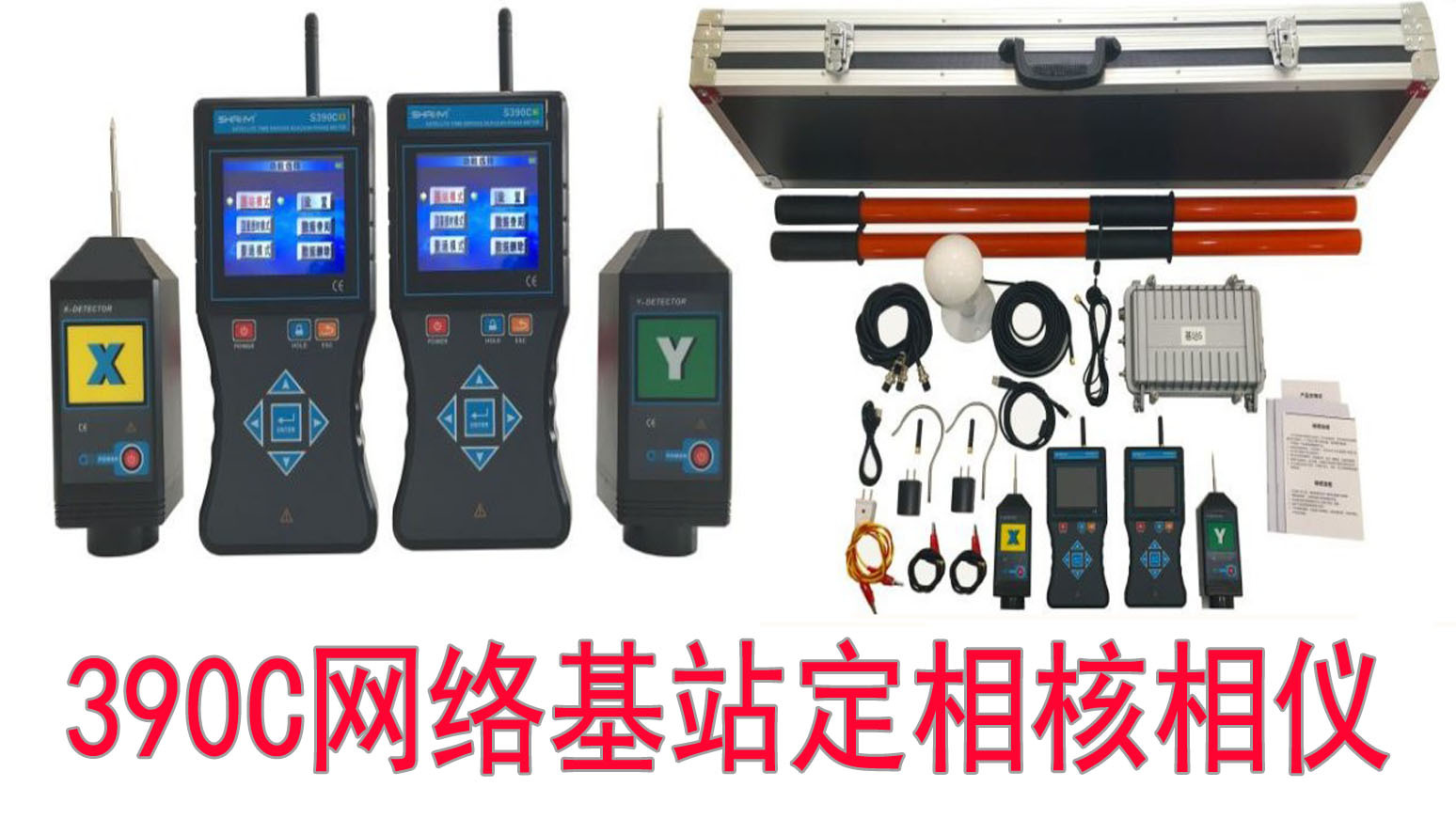

10 SJ390C网络基站定相核相仪  132600 17
undefined
网络基站定相核相、卫星授时远程核相,地下室没有任何通讯信号的场所定相核相环网柜、开关柜、中置柜定相核相,相位、频率、相序、验电测试,语音播报A相、B相、C相,1V-550kV全电压智能核相,卫星授时核相距离达500km以上3.5寸真彩LCD,中文界面,卫星授时核相距离达500km以上,普通核相距离160m,相位0°~360°,频率45~75Hz

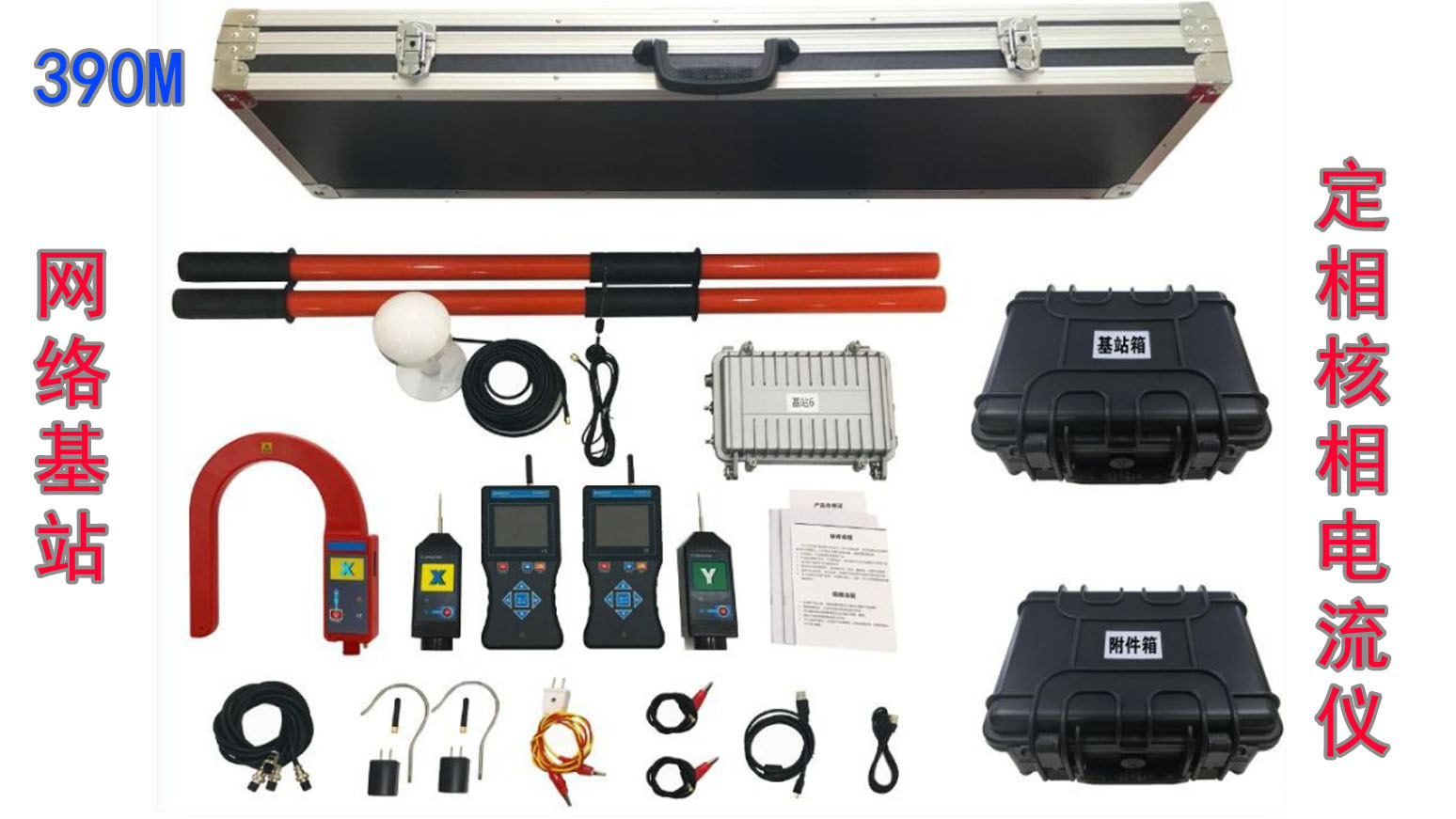

11 SJ390M络基站定相核相电电流仪   28600 18
undefined
定相核相、电流、相位、频率、相序、验电测试地下室没有任何通讯信号的场所定相核,网络基站定相核相、卫星授时远程核相、本地核相环网柜、开关柜、中置柜定相核相,高低压大电流、漏电流、负荷电流测试、兼容各种核相仪、高压钳形电流、验电器等设备,语音播报A 相、B 相、C 相,1V-550kV 全电压智能定相核相卫星授时核相距离达 500km 以上,3.5 寸真彩LCD,中文操作界面本地核相距离约 160m,电流量程:AC 0.00A~20000A 相位 0°~360°,频率 45~75Hz,电流探测器可测线径:168mmX245mm

无线核相仪专项产品选型      返回顶部

序号 产品型号名称及简介 页码

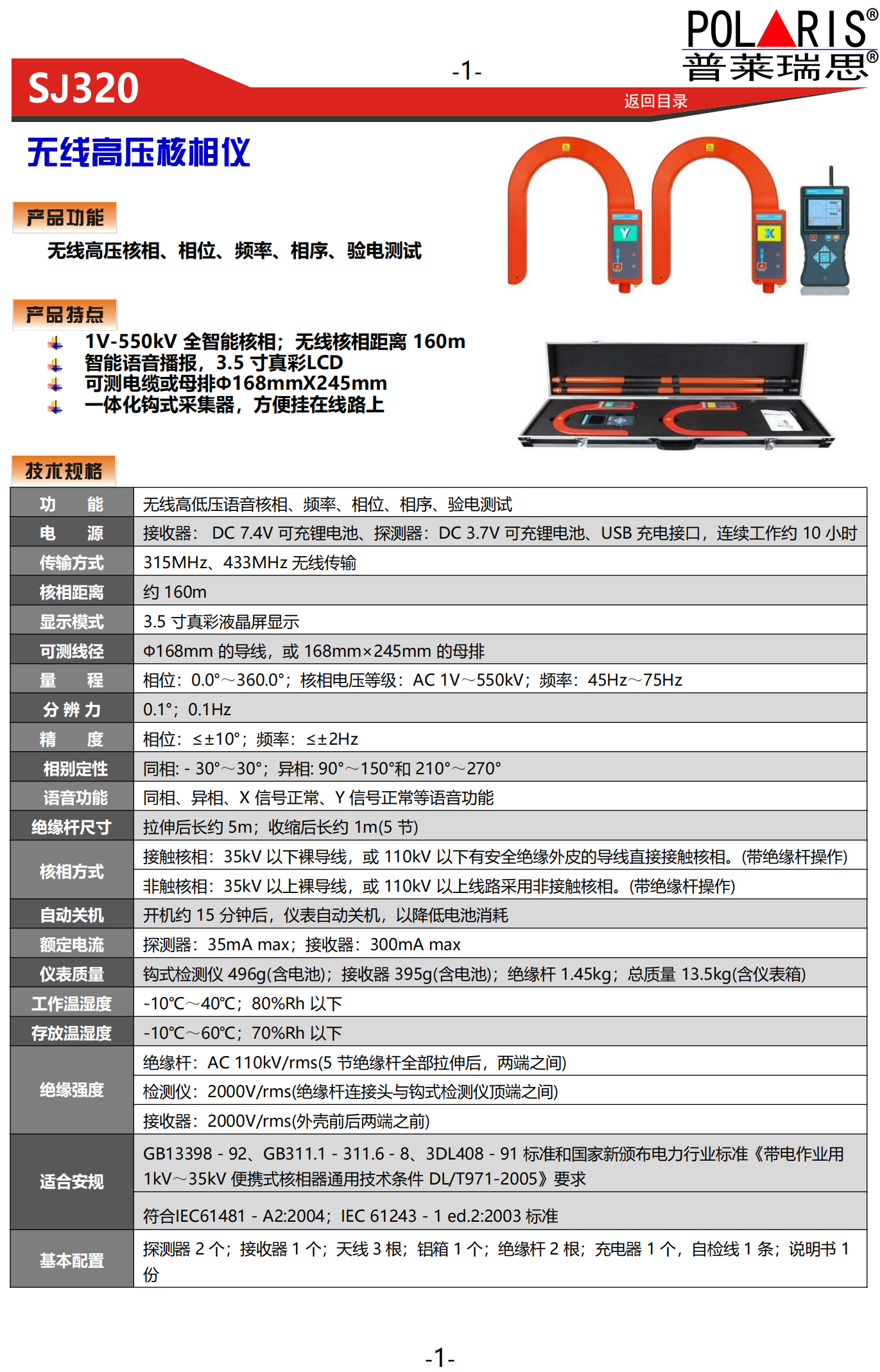

1 SJ320 无线高压核相仪 1
1V-550kV,无线核相距离:160m,语音播报,3.5 寸真彩 LCD 显示, 无线高压核相、相位、频率、相序、验电测试;

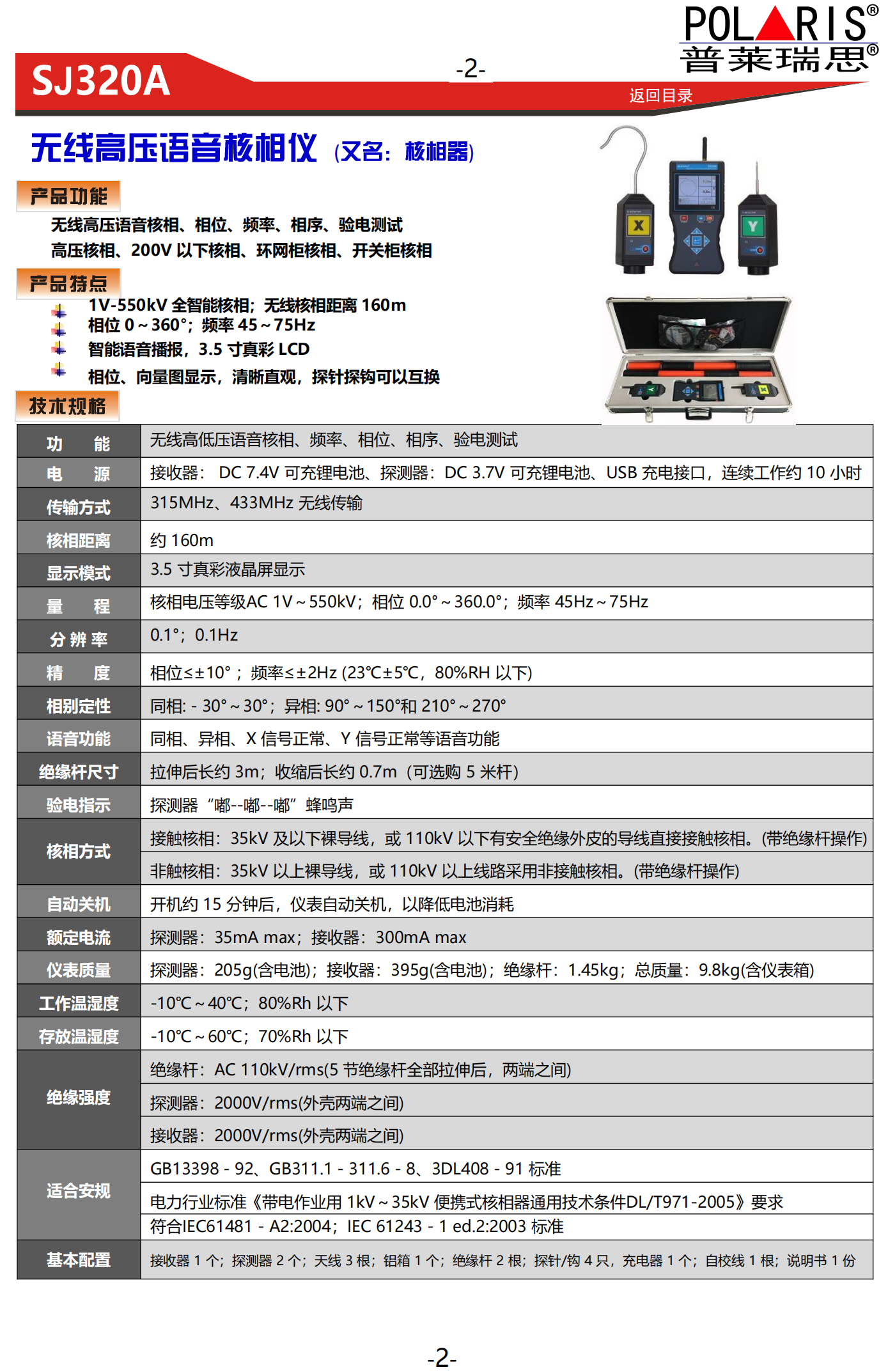

2 SJ320A 无线高低压语音核相仪 2
1V-550kV,无线核相距离:160m,语音播报,3.5 寸真彩LCD 显示,相位、频率、相序、验电测试,高压核相、200V 以下核相、环网柜核相、开关柜核相
3 SJ320B 无线高压核相电流仪 3
1V-550kV,无线核相距离:160m,语音播报,3.5 寸真彩LCD 显示,无线高压电流测试(可测 20000A)相位、频率、相序、验电测试,母排Ф168mmX245mm
4 SJ380 无线高压电流互感器变比测试仪 4
高低压电流互感器一二次回路的电流、变比、极性、相别、比差、角差、漏电流在  线测试;变压器两侧电流大小、变比在线测试;负荷电流测试 10000A
5 SJ390 无线高压卫星授时远程核相仪 5
1V-550kV,无线核相距离:160m,语音播报,3.5 寸真彩LCD 显示,卫星授时远程核相、相位、频率、相序、验电测试,卫星授时核相距离达 500km 以上
6 SJ390A 无线高压卫星授时远程核相仪 6
1V-550kV,无线核相距离:160m,语音播报,3.5 寸真彩LCD 显示,高低压卫星授时远程核相(环网柜、地下室、矿井下核相),语音播报;频率、相位、相序、验电  测试, 卫星授时模式距离不受限制,达500km 以上
7 SJ390B 无线高压卫星授时远程核相电流仪 7
1V-550kV,本地无线核相距离:160m,语音播报,3.5 寸真彩LCD 显示,核相、电流、相位、频率、相序、验电测试卫星授时远程核相达 500km, 内置双层柔性线圈: 10mA-20000A 电流测试, 满足地下室、矿井下核相
8 SJ390C 网络基站定相核相仪    8   9   10  8910
1V-550kV,本地无线核相距离:160m,3.5 寸真彩 LCD 显示,网络基站定相核相、卫星授时远程核相地下室没有任何通讯信号的场所定相核相环网柜、开关柜、中置柜  核定相位、频率、相序、验电测试 语音播报 A 相、B 相、C 相
9 SJ390M 网络基站定相核相电流仪    11   12   13   14   15   16
1V-550kV,网络基站定相核相,地下室无信号场所定相核相,识别标准的 A 相、B 相、C 相;卫星授时远程核相,普通核相;电流、频率、相位、相序、验电等测试(根据需要选购电流测试功能配置)卫星授时核相距离 500km 以上电流 0-20000A
10 WHX-II 无线高压核相仪 17
核相、测相序、验电等功能具备很强的抗干扰性, 核相电压等级:AC 220V~110kV
11 EC1500 无线高压核相仪(中置柜,环网柜) 18
500kV 以下电力线路、开关柜(中置柜、环网柜)、核相、相位测试、相序、验电, 语音:X 信号正常、Y 信号正常、同相、异相, 10V~500Kv,显示电压等级, 有验电且显示电压功能
12 EC1600 无线高压核相仪 19
220kV 以下电力线路或变电所验电、核相、相位测试、相序判断,核相距离:60m, 3.5 彩屏同显相位,频率,相序,核相结果,动态向量图指示;存储 9999 组数据。USB 接口数据上传传电脑打印。
13 EC1500A 卫星授时远程高压核相仪 20
同时接收六种卫星授时,远距离、地下室、矿井下 5000 米高压线路、高压开关柜(中置柜、环网柜等)10V~500kV 核相。普通核相模式核相距离 200m, 可以在线缆绝缘皮 上进行核相
14 EC1500B 卫星授时远程高压核相仪 21
500kV 以下电力线路、高压开关柜(中置柜、环网柜等)或变电所远程核相、相位测试、相序判断及验电等。卫星远程核相距离:500km、近距离普通核相模式距离:200m,有验电功能,可显示电压等级,存储 200 组数据。
15 EC1540 中置柜无线核相仪 22
非接触式核相应用于电力配电系统 10kV-35kV 手车式中置柜相位判断、相序测试; A、B、C 三相同时完成核相, 非接触核相技术、在柜外接收核相数据,规避了操作人员与柜内高压电直接接触的风险.
16 EC1560 多功能无线高压核相仪 23
高压线路 10V~500KV(200m)、中置柜 10kV~35kV(20m)、环网柜 AC 1V~600 V(30m) 等场合的核相、相位测试、相序判断及验电等;配 3 款核相探测器,应对各种核相场合得心应手;语音:X 信号正常、Y 信号正常、同相、异相。
17 EC1560A多功能卫星远程无线核相仪 24
高压线路 10V~500KV(普通 200m,卫星 5000m)、中置柜 10kV~35kV(20m)、环网柜AC 1V~600 V(普通 30m,卫星 5000m)等场合的核相、相位测试、相序判断及验电等;语音:X 信号正常、Y 信号正常、同相、异相。
