一、工作原理

1. 输出大直流电流（≥100A），击穿触头氧化膜，模拟设备真实运行工况；
2. 粗线 = 电流线：输出大电流；细线 = 电压线：采集电压；
3. 公式 (R=U/I)，电压回路几乎无电流，消除测试导线自身电阻带来的误差；

国标要求：高压开关回路电阻测试电流不得小于 100A，DL/T 845.4‑2022 标准。

二、主要用途

• 真空断路器、SF6 断路器、隔离开关主触头接触电阻测试（最常用）
• 母线、铜排、电缆接头、设备导流连接处接触电阻检测
• 开关出厂、交接试验、年度预防性试验，判断触头是否氧化、烧蚀、接触不良
• 电阻超标会造成运行发热、打火，严重会烧损开关设备

三、主流规格参数

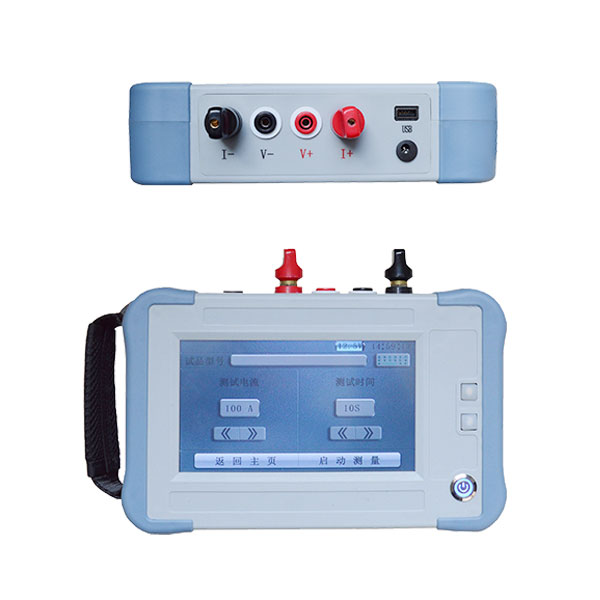

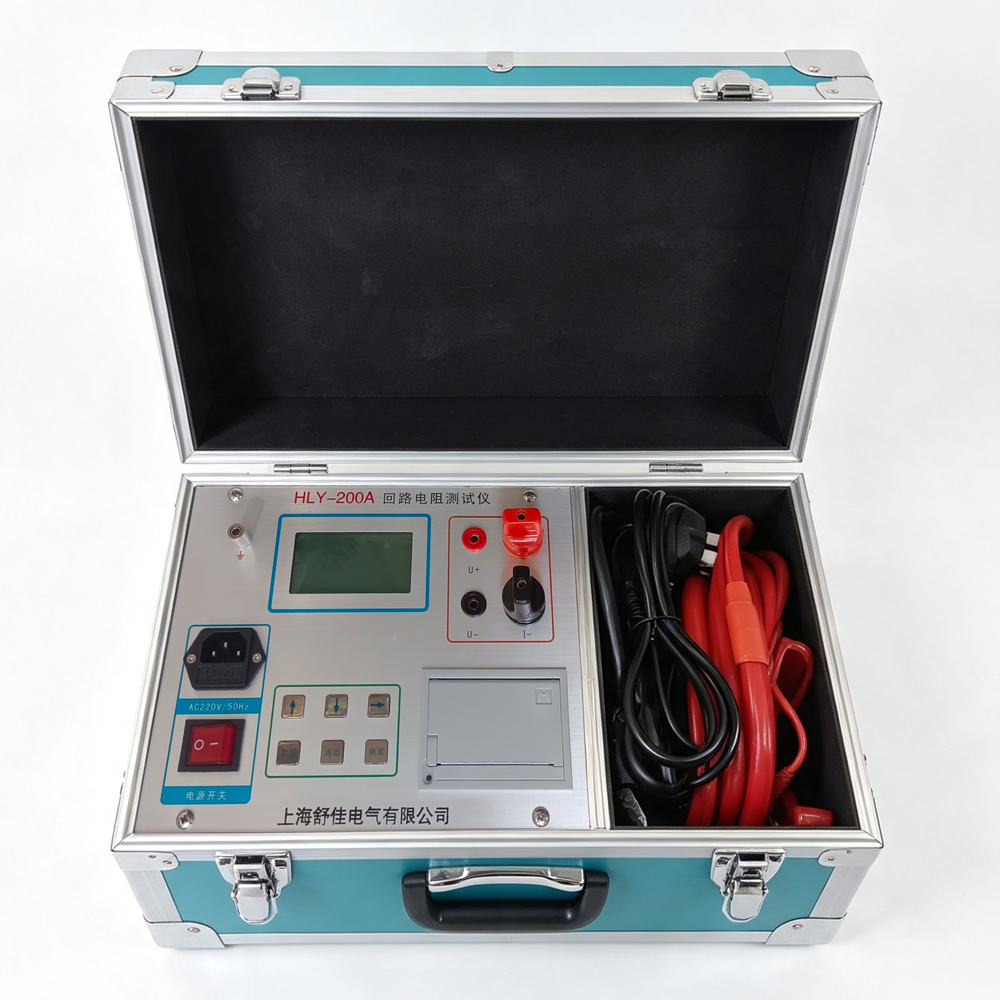

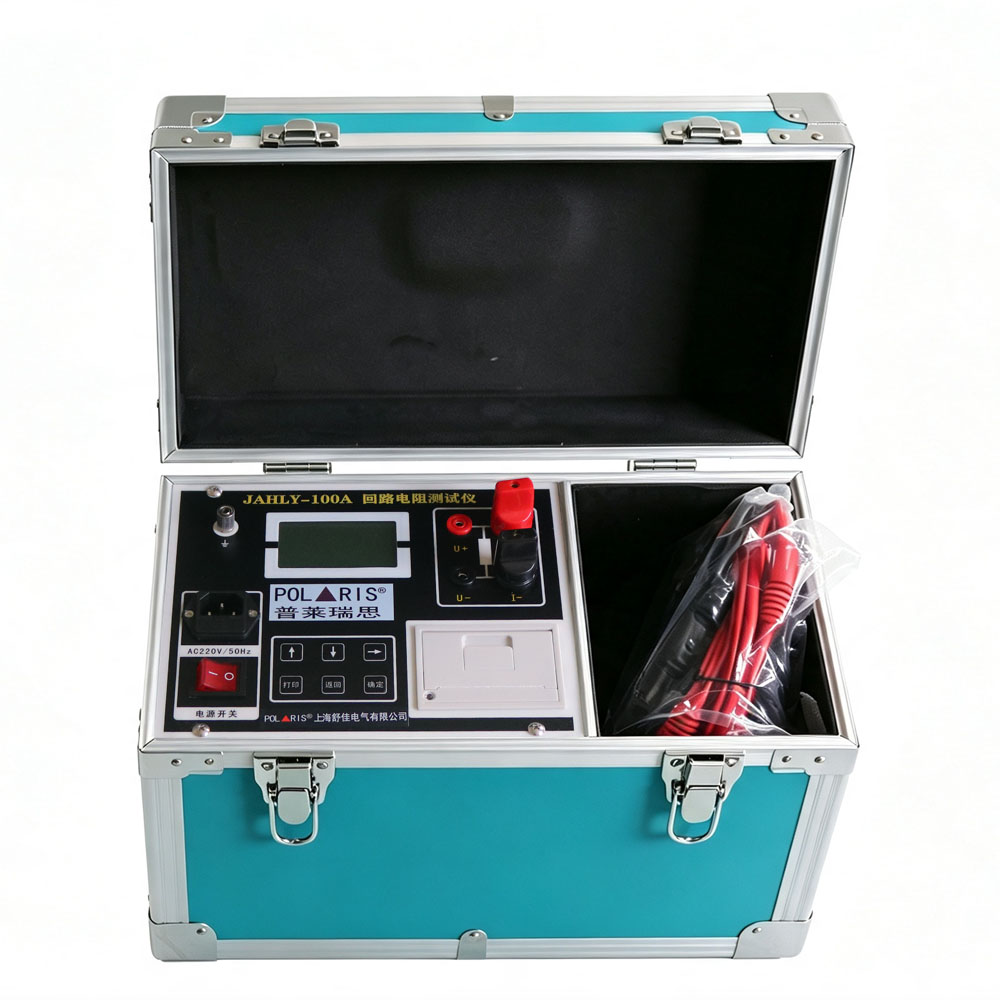

选型参考：10kV 开关选 100A；35kV 及以上断路器优先 200A 机型。

四、接线核心要点（重中之重）

1. 仪器可靠接地；
2. 粗电流夹夹在被测点外侧；细电压夹夹在被测触头 / 接头内侧；
3. 测试点打磨干净，去除氧化层，夹子夹紧，保证足够接触面积；

   ❌ 严禁电压线放到电流线外侧，否则读数偏大，测试无效；

   ❌ 严禁带电测试，被测设备必须停电、验电、做好安全措施。

五、标准操作流程

1. 确认设备完全停电，做好安全隔离；打磨被测金属接触面；
2. 按 “电流外、电压内” 接好四线，仪器接好保护地；
3. 开机，选择测试电流（100A/200A），设置测试时间 3‑10s；
4. 启动测试，等待电流稳定，读取微欧 (μΩ) 电阻数值；
5. 重复 2‑3 次，取稳定值，保存 / 打印报告；
6. 先停止输出、关机，再拆除测试夹，整理线缆。

六、常见故障与问题

1. 电阻读数偏大
   • 触点氧化、污垢；夹子虚接；电压夹放到电流夹外侧；测试线破损；
   • 处理：打磨接触面，重新规范接线复测。
2. 电流上不去
   • 粗电流线老化、截面不足；夹子接触不良；被测回路有断点。
3. 读数跳变
   • 现场强电磁干扰；夹子松动；电压线接触不良。

七、安全注意事项

1. 绝对禁止带电测量，大电流输出，测试时手不要触碰夹子和被测金属；
2. 测试过程不要插拔测试线；
3. 不要长时间连续输出大电流，防止仪器过热；
4. 测试完成，必须先关仪器输出，再拆接线夹。
