SJ390M 网络基站定相核相电流仪 电流、相位、定相
产品简介
网络基站定相核相电流仪,远程在线测试高低压电流、相位、定相核相、频率、验电等;网络基站定相,识别三相线路的A相、B相、C相,可对高低压线路核相、环网柜核相、开关柜核相、中
订购热线:021-54358329
产品介绍

一、产品功能
SJ390M 网络基站定相核相电流仪高低压核相相序系列【网络基站定相核相仪】

SJ390M网络基站定相核相电流仪,简称核相电流仪,是为了解决同时远程在线测试高低压电流、相位、定相核相、频率、验电等而研发制造的。通过网络基站定相,可以准确识别三相线路的A相、B相、C相,完成统一色标工作。可以对高低压线路核相、环网柜核相、开关柜核相、中置柜核相。同时具有无线高压钳形电流表,无线高压核相仪、无线高压卫星授时远程核相仪、网络定相核相仪、无线高压验电器产品的功能,一机多用,对现场测试无需携带多种仪器,节省成本,提高生产力。
定相核相、电流、相位、频率、相序、验电测试地下室没有任何通讯信号的场所定相核相,网络基站定相核相、卫星授时远程核相、本地核相环网柜、开关柜、中置柜定相核相,高低压大电流、漏电流、负荷电流测试兼容各种核相仪、高压钳形电流、验电器等设备

二、产品特点

1、语音播报A 相、B 相、C 相
2、1V-550kV 全电压智能定相核相卫星授时核相距离达 500km 以上
3、3.5 寸真彩LCD,中文操作界面本地核相距离约 160m
4、电流量程:AC 0.00A~20000A 相位360°,频率 45~75Hz
5、电流探测器可测线径:    168mmX245mm

三、产品简介

   SJ390M 网络基站定相核相电流仪,简称核相电流仪,是为了解决同时远程在线测试高低压电流、相位、定相核相、频率、验电等而研发制造的。通过网络基站定相,可以准确识别三相线路的 A 相、B 相、C 相,完成统一色标工作。可以对高低压线路核相、环网柜核相、开关柜核相、中置柜核相。同时具有无线高压钳形电流表,无线高压核相仪、无线高压卫星授时远程核相仪、网络定相核相仪、无线高压验电器 产品的功能,一机多用,对现场测试无需携带多种仪器,节省成本,提高生产力。

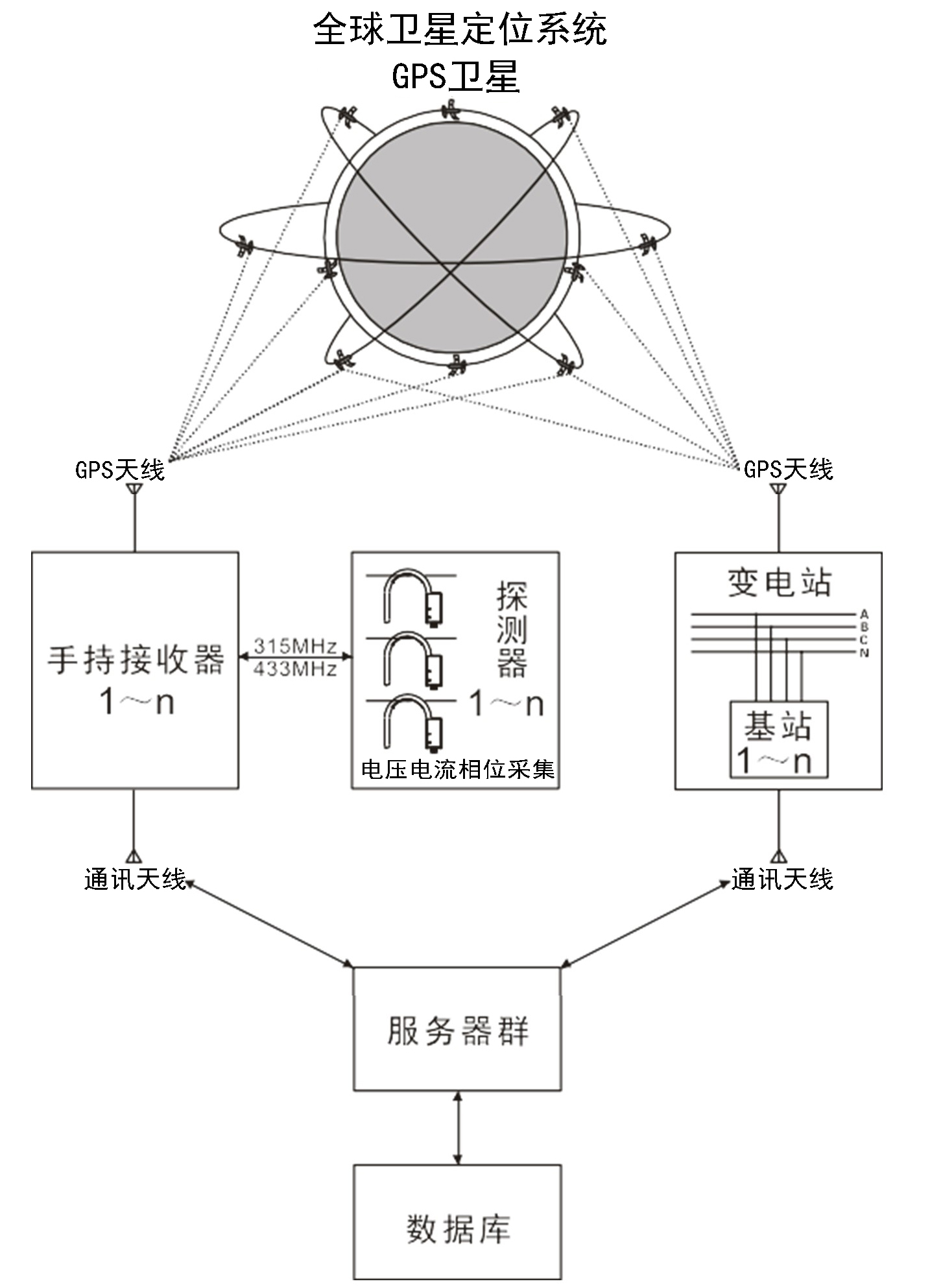

   本产品整套系统及设备由全球卫星定位系统基站群服务器群物联网通讯模块、数据库RF 无线通讯模块手持接收器探测器(采集器)天线物联卡伸缩绝缘杆等组成。
全球卫星定位系统:基站、手持接收器都内置六合一多模卫星授时模块,支持多种卫星导航系统,包括中国的 BDS(北斗卫星导航系统),美国的 GPS,俄罗斯的 GLONASS,欧盟的 GALILEO,日本的 QZSS 以及卫星增强系统SBAS(WAAS,EGNOS,GAGAN,MSAS),包含 32 个跟踪通道,可以同时接收六种卫星授时系统的GNSS 信号,并且实现联合授时及定位,确保地理位置定位精准,测试稳定。
基站群由多个基站组成基站群,本系统设计可以兼容 10000 个基站,一般地市级范围安装 1-2 个基站即能满足使用。基站采用全铸铝外壳,具有防水功能,结实耐用,安装于 10kV 三相变压器二次输出端。其内置 GPS 模块、物联网通讯模块、RF 无线通讯模块。基站将采集到的相位、频率等信号通过物联网通讯技术传送给服务器,基站检测到的数据作为比对标准源,采集器检测到的数据与基站源数据对比计算出相位差,通过相位差值完成定相核相,定相核相即准确识别A 相、B 相、C 相。
服务器采用分布式服务器群架构,有效降低地域引起的网络延时,提高服务端容错能力,增强并发数据处理能力。服务器可以分别接收基站、手持接收器、采集器传来的数据。采用人工智能技术分析基站、采集器数据得出相位差、频率、电流等参数,再将分析结果发送给各手持接收器,手持接收器使用人员就能实时接收任一采集器所检测到的相位、频率、电流信息,同时准确识别标准A 相、B 相、C 相,包括地下室没有任何通讯信号的场所定相核相,并统一色标工作,了解运行线路的电流大小。
数据库采用分存式高并发读写分离式数据库,具有高性能、高可靠、高容灾,数据库可以把基站端、手持端、采集器的数据保存 6 个月,服务器可按需读取数据分析。
探测器配置有核相探测器电流探测器,探测器都内置 RF 无线通讯模块,与手持接收器之前通过315MHz/433MHz 频率无线传输数据。核相探测器从 1V~550kV 全智能核相探测。电流探测器:一体化钩式设计,方便挂在线路上测试,内置多层柔性线圈,柔性线圈主要用于采集电流大小及电流波形、频率、相位等信号,电流量程 0-20000A。柔性线圈:即 Rogowski Coil(洛氏线圈),是一个在非铁磁性材料上均匀缠绕的环形线圈,多层,无磁滞效应,几乎为零的相位误差,相位误差越低,高压核相就更加准确;柔性线圈无磁饱和现象,线性度极高,能满足测试大电流。输出信号是电流对时间的微分,通过对输出电压信号进行积分,就可以真实还原输入电流,其测量电流范围可从毫安级到上万安。采用多层柔性线圈的目的一是提高检测漏电流的分辨率,同时解决测试大电流、高次谐波电流、复杂波形电流、瞬态冲击电流并还原其波形。

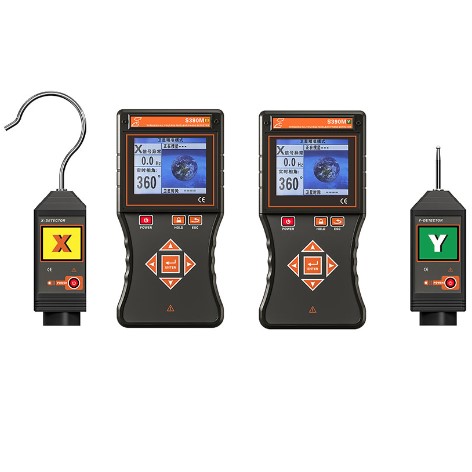

手持接收器:采用 3.5 寸真彩液晶屏设计,内置 GPS 模块、GSM 模块、RF 无线通讯模块,接收服务器发送的数据,也可以对采集器、基站抄表。接收器同屏显示实时相位、频率、电流等信息,具有“X 信号正常、Y 信号正常、Z 信号正常、A 相、B 相、C 相、同相、异相”等语音提示,清晰直观。
绝缘杆伸缩绝缘杆,拉伸后长约 5 米,收缩后约 1 米,轻便、具有防潮、耐高温、抗冲击、高绝缘、可伸缩等特点,连接采集器,可以挂在线路中测试,也可以根据实际需要加长或减短绝缘杆的长度。
核相时空旷地面采集器与接收器距离可达 160m,卫星授时核相距离大于 500km,能对 1V~550kV 的电压线路全智能核相,也可用于高压线路和完全密封的环网柜低压感应点核相,其中 35kV 以下的裸导线探测器可以直接接触核相,35kV 以上的裸导线采用非接触式核相,非接触核相是将探测器逐渐靠近被测导线,当感应到电场信号时就可以完成核相,这样无需直接接触高压导线,安全可靠!
整套设备综合应用了:全球卫星定位系统、物联网、RF 通讯、数据库、电力电子技术等技术。其基站一般以地市级单位安装 1-3 台即可以使用,探测器、手持接收器根据实际需求配置数量。
实现:智能化、网络化、远程在线遥感遥测。


四、产品规格




系统功能 高低压电流、相位、核相、频率、相序、验电等测试。
(核相:实现网络基站定相核相,地下室没有任何通讯信号的场所定相核相,识别标准的A相、B相、C相,卫星授时远程核相,普通近距离核相,高压核相,低压核相,环网柜核相,开关柜核相,中置柜核相);  (高低压大电流、漏电流、变压器负荷电流测试)
    基站:AC 380V(三相四线)
接收器:7.4V可充锂电池,连续工作约4小时
探测端:3.7V可充锂电池,连续工作约8小时
核相模式 基站定相核相模式、卫星授时模式、本地核相
电流测试 钩式CT,内置柔性线圈检测电流
电流采集器 一体化钩式设计,可测试中168mm的导线,或中168mm×245mm的母排
RF频率 315MHz、433MHz无线传输
通讯方式 基站、服务器、手持接收器采用物联网专用通讯协议交换数据,接收器与采集器采用315MHz/433MHz无线通讯,确保网络通讯安全稳定。
核相距离 卫星授时模式核相距离达500km以上
普通核相模式距离约160m
探测器与接收器通讯距离约80m
显示模式 3.5寸真彩液晶屏显示
量程 核相电压等级:AC 1V~550kV(35kV以上非接触核相)
相位:0°~360°
电流:0.00A~20000A
频率:45Hz~75Hz
分辨力 1°;0.01A;0.1Hz
精度(23℃
±5℃,80%RH以
       下 )
基站定相核相、卫星授时核相:≤±5°;普通核相:≤±10°
电流:±1%
频率:≤±2Hz
相别定性 XY两接收器显示的实时相角差在330°~360°或0°~30°为同相或A相;在90°~150°异相或B相,在210°~270°为异相或C相
语音功能 A相、B相、C相、X信号正常、Y信号正常等语音功能
持续核相时间 在卫星授时模式下,卫星授时成功后,若无卫星信号可持续核相30分钟以上,满足地下室、矿井下核相
绝缘杆尺寸 拉伸后长约5m;收缩后长约1m
核相方式 接触核相:35kV及以下裸导线,或110kV以下有安全绝缘外皮的导线直接接触核相。(带绝缘杆操作)
非触核相:35kV以上裸导线,或110kV以上线路采用非接触核相。(带绝缘杆操作)
基站天线 GPS球形天线,线长5米;GSM天线,线长5米
验电指示 探测器“嘟--嘟--嘟”蜂鸣声
换档 自动换档
采样速率 2次/秒
首次搜星时间 第一次开机搜星时间约3-5分钟,开机后第二次搜星时间约30秒,后续热启动约1秒,搜索卫星时主机正面水平朝天,在四周空旷的场所搜索卫星 。
卫星授时精度 小于30nS
仪表尺寸 基站:长宽厚300mm×200mm×85mm
通用探测器:长宽厚145mm×60mm×48mm
电流探测器:长宽厚310mm×270mm×52mm
接收器:长宽厚250mm×100mm×40mm
背光控制 按上下箭头键调整背光亮度
感应强度控制 根据感应的电场强弱不同,探测器能自动控制放大倍数,便于排线密集场所核相
数据保持 测试模式下按HOLD键保持数据,再按HOLD键取消保持
退出功能 按ESC键退出当前功能界面,返回上级目录
数据查阅 按ENTER进入数据查阅模式后,按箭头键翻阅所存数据
搜星指示 搜索卫星时动态显示"---- ”符号
自动关机 开机约30分钟后,仪表自动关机,以降低电池消耗
额定电流 探测器35mA max;接收器300mA max;基站150mA max
电池电压 当电池电压低时:探测器电源指示灯慢闪,提醒充电;接收器电池电压低符号显示,提醒充电
仪表质量 基站:1.6kg(含配件)
通用探测器:205g(含电池),电流探测器:496g(含电池)
接收器:395g(含电池)
绝缘杆:1.45kg
总质量:12.6kg(含仪表箱)
工作温湿度 -10℃~40℃;80%Rh以下
存放温湿度 -10℃~60℃;70%Rh以下
干扰 无特强电磁场;无433MHz、315MHz同频干扰
绝缘强度 绝缘杆:AC 110kV/rms(5节绝缘杆全部拉伸后,两端之间)
探测器:2000V/rms(外壳前后两端之前)
接收器:2000V/rms(外壳前后两端之前)
结构 防滴漏Ⅱ型、IP63
适合安规 GB13398-92、GB311.1-311.6-8、3DL408-91标准和国家新颁布电力行业标准《带电作业用1kV~35kV便携式核相器通用技术条件DL/T971-2005》要求
符合IEC61481-A2:2004;IEC 61243-1ed.2:2003标准



五、手持机配置清单


通用采集器 2 个(X、Y 各 1 个)
钩式采集器 1 个
定相手持接收器 2 个
3G/ 4G 通讯卡 2 张(装手持接收器内)
GSM 天线 5 根
伸缩绝缘杆 2 根(5 米)
铝箱 1 个
探钩 2 根
探针 2 根
锂电池 5个(仪表内)
自校线 1 根
辅助测试线 2 根
USB 充电器、充电线 1 套
用户手册、保修卡、合格证 1套

六、基站配置清单

基站 1 台
3G/ 4G 通讯卡 1 张(装基站内)
GSM 外置天线 1 根(线长 5 米)
GPS 球形天线 1 套(线长 5 米)
基站工具箱 1 个
附件工具箱 1 个
连接线 1 条
